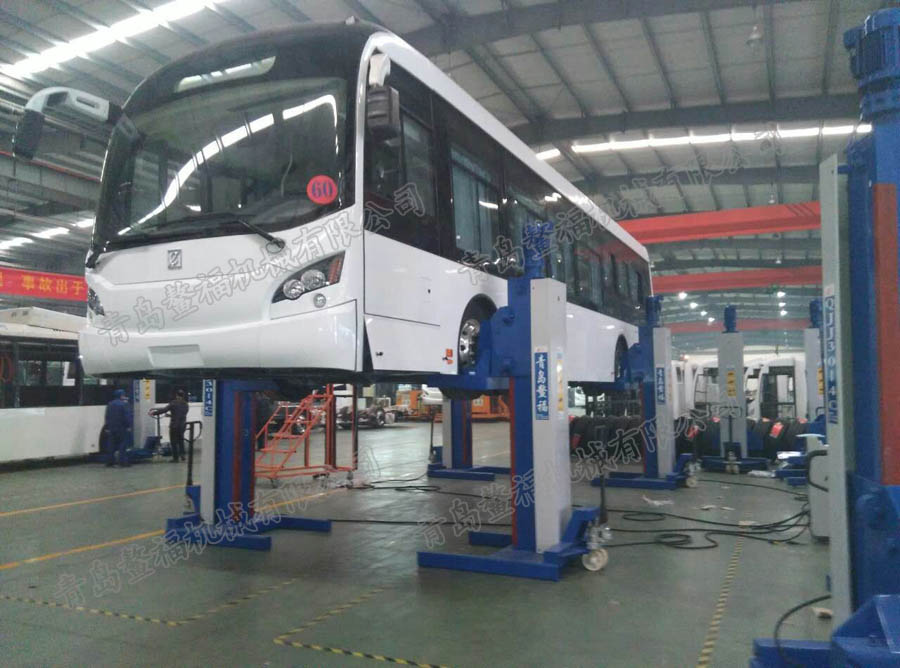

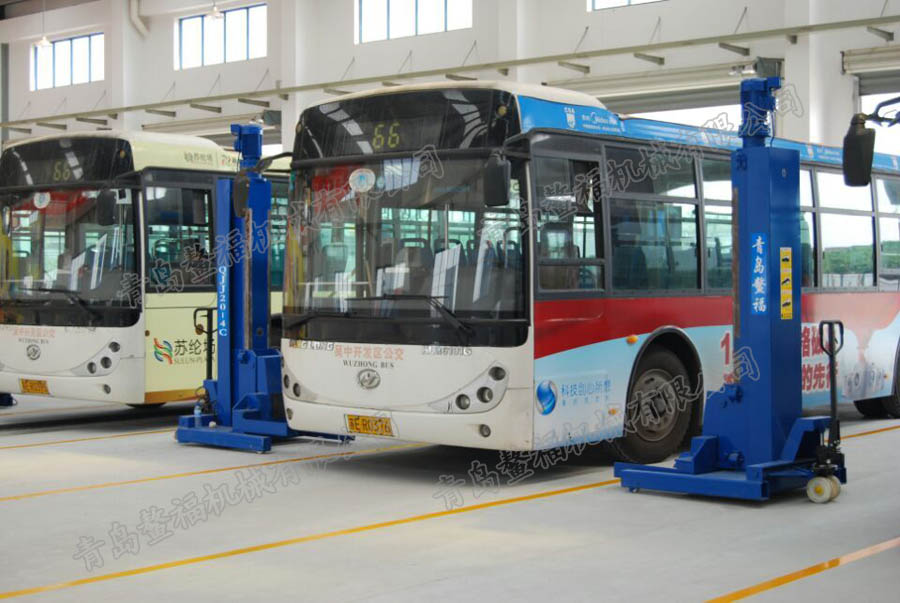

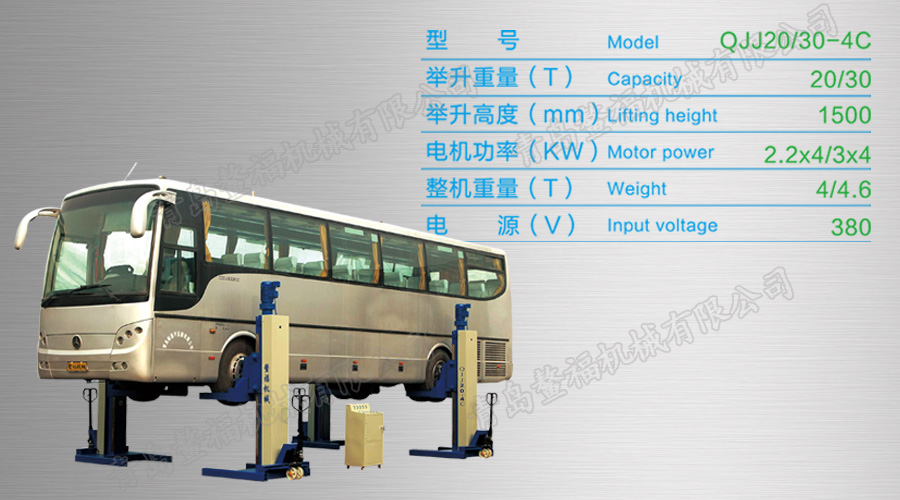

QJJ20—4C型移动式大车举升机，它采用电动机械驱动方式，工作时通过电控操作，行星摆线针轮减速，丝杠转动，螺母带动托架上下运动，托叉随托架的上下运动，将汽车车轮托住升降。它设计合理，结构新颖，坚固耐用，举升吨位大，移动灵活，适用车型广泛，操作维修方便等特点。由于它采用移动作业方式，室内室外均可安装使用，是汽车维修、制造行业提高生产效率，增强保修质量，改善劳动环境理想的汽车举升设备。
二、主要用途：该机主要适用于汽车制造厂、汽车修理行业对自重20吨以下的各类客车、货车和最新出现的新能源汽车的举升维修。它可将汽车举升到适宜高度，使工作人员顺利进出汽车底部，取代传动的地沟作业方式。五、基本结构及工作原理：本机采用电动驱动方式，移动式托轮升降，它是由低架、立柱、减速机、丝杠、丝母、托架、托叉架、托叉、电磁离合器及电器控制柜等部分组成。工作时，通过电控操作，减速机驱动，丝杠转动，螺母带动托架、托叉架上的托叉托轮升降 。由于车轮直径大小尺寸不等，该机托叉可随车轮大小调整，以适用各种车型的托轮举升。
安全保护装置：
1、工作螺母下面均设有钢制保险螺母（见工作螺母保险结构简图，图一），当工作螺母因工作磨损或其它原因突然损坏时，工作螺母下面的保险螺母将其托住，因设有钢球滚动装置，所以当工作螺母损坏，落在工作上面时，工作螺母与升降螺母体，在钢球的作用下空转，不上不下，起到保险作用。
2、在每一立柱的上端和下端均设有升降行程限位装置，以保证在工作时超行程自动停机。
3、在减速机电机的顶端设有电磁离合器，以保证举升机在上升或下降停机过程中，迅速制动。
4、行走轮设有液压起降装置，当举升机移动时，板动液压千斤压杆，使底盘离开地面，便于移动。举升时，脚踏千斤放油踏板，使地盘落地，以保证举升安全、稳固、不位移。
七、操作使用说明：
1、使用前应检查各紧固件是否在运输当中或使用当中松动，各润滑部位，丝杠、丝母、导向轮、行走轮是否加油润滑，一切就绪后，将电源及四柱和行程开关的线路，按照电控柜的顺序分别接入电控柜后面的端子排上。
2、电源线接通后，按动总动上升、下降，单机上升、下降，用手触动各柱的行程开关是否起作用，升降按钮开关的指示是否与举升机的升降方向相同，如出现不同，请将电源线或电机线的两相线互换位置即可。
3、无负荷试验无问题后，方可进行载重举升。载重举升时，将举升机降至最低位置，并将四柱举升机的托叉推至能将四车轮托起的位置，按总动上升开关，，举升机开始将汽车升起，达到 最高位置时，任意一机触动行程开关，便可自动停机；下降时，按动总动下降开关，举升机开始将汽车下降，下降到最低位置时，任意一机触动行程开关，便可自动停机。
4、单机升降开关是用来调整各柱托叉的平衡，在调整平衡时，必须在上下行程开关不起作用的情况下进行。
八、维护与保养：
1、本机应经常擦拭、清理，以保持举升机的外观清洁。
2、丝杠的上端和下端的轴承，应二年润滑一次。
3、导向轮、行走轮应二星期加润滑油一次。
4、丝缸杠、丝母应每星期加油润滑一次。
5、减速机应二年加注00号润滑脂一次。
6、每天工作前，应先检查工作螺母保险机构，（见图一），出厂时的钢球座与保险螺母的间隙为11±1mm，磨损到7mm以下时，表明工作螺母已严重磨损，应立即更换。另外还要经常检查上下行程开关，是否动作灵敏、可靠，确保保险机构安全可靠。
7、电磁离合器的摩擦片，应定期检查其磨损情况，发现摩擦片损坏时，应立即更换。如停机后出现螺母下滑情况，可调节离合器的弹簧调整螺栓，增加其摩擦力，阻止下滑。
九、注意事项：
1、举升机在升降工作时，严禁一切人员进入汽车下面，以防不安全的事故发生。
2、举升机工作结束后，必须将电源开关板到“OFF”位置。
3、举升机在升降过程中，不应全依来上下行程开关停机。因行程开关是上极限和下极限控制，所以，使用时应根据实际工作高度停机，以避免行程开关多次升降碰撞，而导致损坏。
4、工作螺母保险机构的纲球座和保险螺母间隙小于7mm时，应立即更换工作螺母，不要全依来保险机构，使工作螺母全磨损为止。 青岛鳌福机械有限公司竭诚为您服务！
