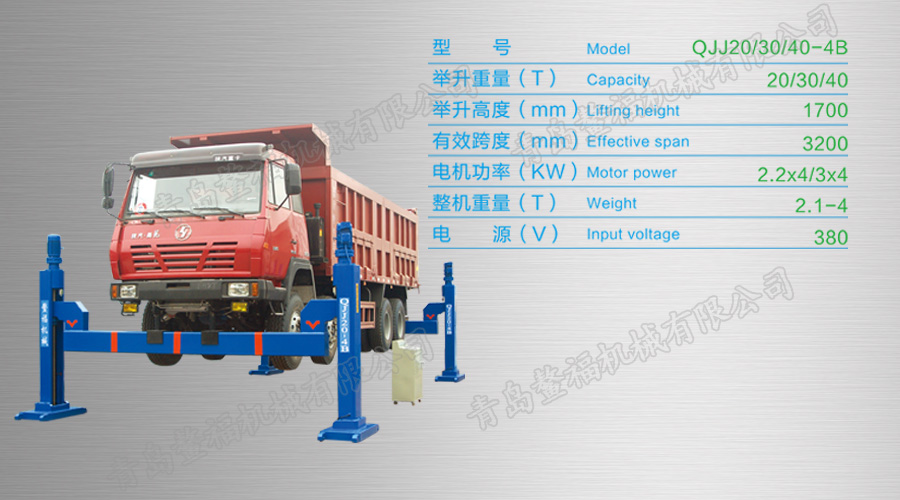

QJJ20-4B型机械式汽车举升机,它采用电动驱动方式,
工作时通过电控操作,行星摆线针轮减速,丝杠转动,螺母带动横梁升降。
它设计合理,结构新颖,坚固耐用,举升吨位大,移动灵活,适用车型广泛,操作维修方便等特点。由于采用移动式作业方式,室内室外均可安装使用,青岛鳌福所生产的这款汽车举升机为汽车维修行业提高生产效率,增强保修质量,改善劳动环境理想的汽车举升设备。
二、主要用途: 鳌福QJJ20-4B型适用于自重15吨-60吨的各类客车、货车异形车辆的举升维修作业(可根据客户需求定做)。它可将汽车举升到适宜高度,使工作人员顺利进出汽车底部,取代传统的地沟作业方式。五、基本结构及工作原理: 青岛鳌福机械有限公司特采用电动机械驱动方式,移动式横梁可支撑汽车大梁。它是由底架、立柱、减速机、丝杠、丝母、横梁、支撑架、电磁离合器、电控柜等部分组成。工作时,通过电控操作,减速机驱动丝杠转动,螺母带动横梁升降。由于汽车型号不同,举升机可前后移动,支撑架可随汽车(卡车)大梁的宽度任意调节,以适用各种车型的举升。
安全保护装置:
1、在工作螺母下面均设有钢制保险螺母,当工作螺母因工作磨损或其他原因突然损坏时,工作螺母下面的保险螺母将其托住,因设有钢球滚动装置,所以当工作螺母损坏,落在保险螺母上面时,工作螺母与升降螺母体在钢球的作用下空转,不上不下,起到保险作用,使丝杠不受损坏,安全可靠。
2、在每一立柱的上端和下端均设有升降行程限位装置,以保证在工作时超行程而自动停机。
3、在减速机电机轴顶端设有电磁离合器,当举升机上升或下降过程停机时,离合器能迅速制动。 安装介绍:安装使用场地应平整坚硬,安装前将进车举升横梁的底面挖一槽沟,长3700mm、宽200mm、深320mm,横梁落下后,它的上平面与地面平齐,使车辆顺利的开进开出。后横梁则不需,只需根据车辆长度前后移动调整即可。立柱安装的横梁的两边,将横梁挂到升降螺母体上。
维护与保养:
1、本机应经常擦拭、清理,以保持举升机的外观清洁。
2、丝杠的上端和下端轴承,应两年加一次润滑油。
3、行走轮、导向轮应二星期加一次润滑油。
4、丝杠、丝母应每星期加一次润滑油。
5、减速机应每年加注40#机油一次,运转中减速机体内储油量应保持在规定的油面高度,不宜过多或过少。
6、每天工作前检查工作螺母保险机构,出厂时,钢球座与保险螺母的间隙为11±1mm,如磨损到间隙为小于7mm时,应立即更换。另外,还要检查上下行程开关是否动作灵敏,确保保险机构安全可靠。
7、当发现举升机载荷停机时,丝母有下滑现象,应检查电磁离合器摩擦片的摩损情况,如果磨损严重,应及时更换之。
注意事项:
1、举升机工作结束后,必须将电源开关扳到“OFF”位置。
2、举升机在总动上升或下降过程中,不应全依赖上下行程开关停机,因行程开关是上极限和下极限控制,所以使用时,应根据实际工作需要,选取适宜高度,以避免行程开关多次[碰撞,导致损坏。
3、工作螺母保险机构的钢球座和保险螺母的间隙小于7mm时,应立即更换丝母,不要全依赖保险机构,使丝母全磨损为止。
青岛鳌福机械有限公司竭诚为您服务!
